一、项目背景

美克国际家私（天津）制造有限公司位于天津市经济技术开发区第七大街51号，是美克投资集团有限公司的下属分公司，是一家专业生产各类风格家具的大型工厂，其产品远销世界各地。

为满足不断增长的订单需求及企业现代化管理的需求，提高工厂管理效率及生产效率，有效管控产品品质，美克公司开始实施全厂范围的MES系统。我们有幸参与到了其三个厂区底层数据采集监控的项目之中，后期会将项目应用成果推广到全厂实施。

1.厂区情况

美克公司制造目前内共有三个厂区，每个厂区建有多个加工单元。每个加工单元配有多台加工设备，每台设备配备一台S7-1200PLC的控制柜。

2.通讯接口

现场每台柜子配一套S7-1200PLC，MPI口与仪表通讯，将所有仪表数据采集到PLC，网口与上位机通讯，提供数据供上位机采集。

3.网络通讯

为配合全厂MES系统的建设，所有生产车间已预留光纤，连接到工厂网络中心，通过路由及交换设备，可以与厂区内各个办公室、厂房、车间等通讯。

在总控室安装一台服务器及交换机，服务器(上位机)及所有S7-1200PLC通过网线连到交换机上组成局域网络。

4.产线管理方式

目前产线的日常运行管理工作由操作人员 24小时轮班负责,通过控制柜上的仪表数据监视产线运行情况，时常出现操作人员未能发现设备数据异常的情况，造成设备损坏或产品不合格。

现将所有数据集中到上位机上进行采集和监测，数据异常需要时发出声光报警信号，提醒现场操作人员进行处理，同时提供实时数据曲线，历史曲线等，并保存历史数据到数据库。

现场数据监测人员可以有原来的每条线一个人减少到每个车间一个人，减少了人工成本。历史数据的存储使得生产数据可追溯，对生产过程中的各个阶段都有据可查，对产品品质的提升有重要作用。

二、项目实施

网络架构

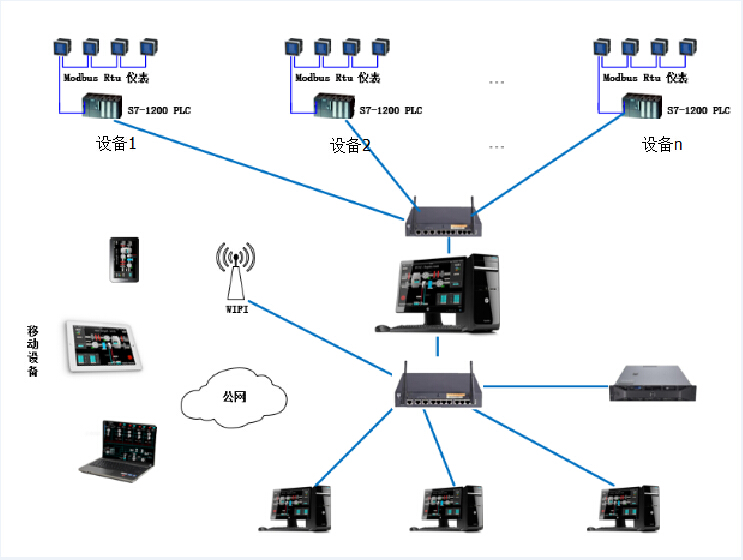

网络架构图

n台设备PLC通过网线连接到现场交换机上，上位机通过光纤网络与厂区中心交换机连接。

客户端查看数据

客户端可通过浏览器访问上位服务，通过预设的身份安全验证后，可对产线运行情况进行远程监控，上位服务采用JNLP（Java Network Launching Protocol ）技术，远程用户可以通过浏览器直接通过网页上的url连接打开上位应用程序，无需在本地安装任何应用程序，就能和在上位机本地一样使用上位服务。

三、项目实施成果展示

下面是该项目的部分画面展示。

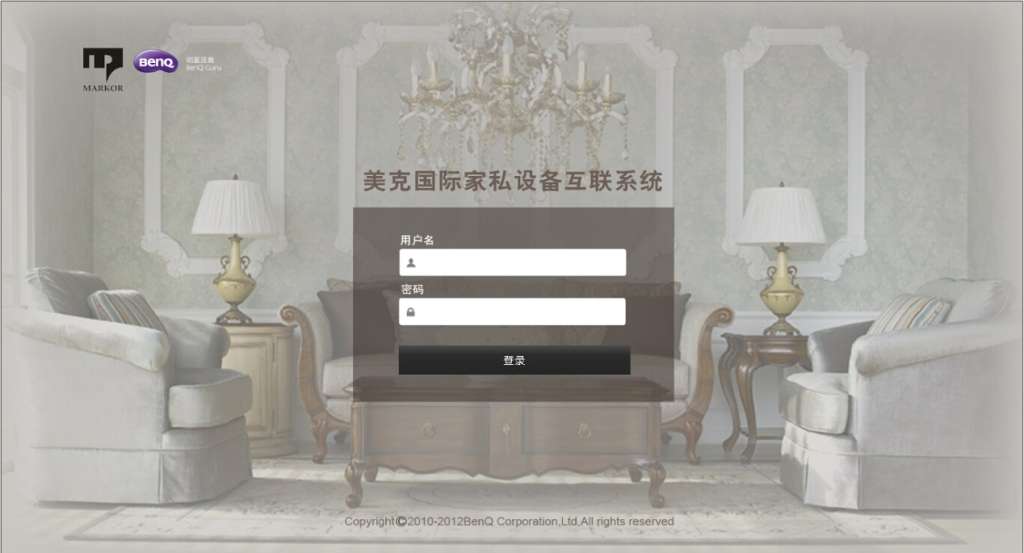

登录画面

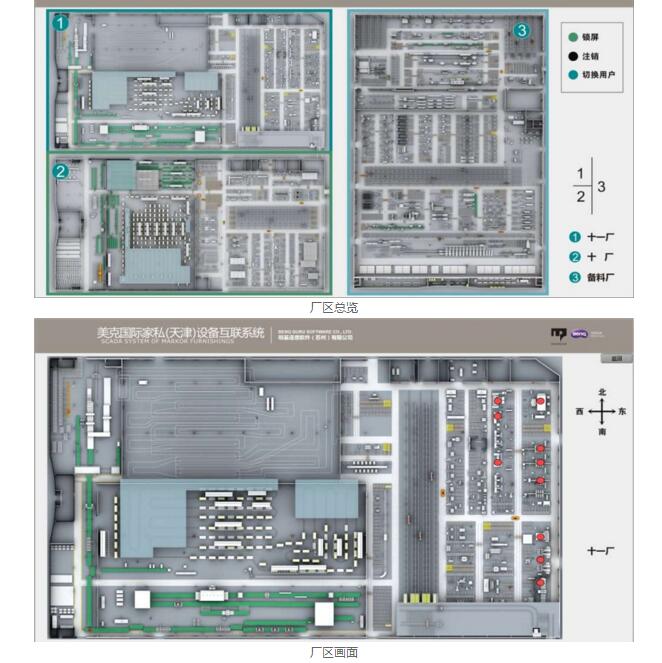

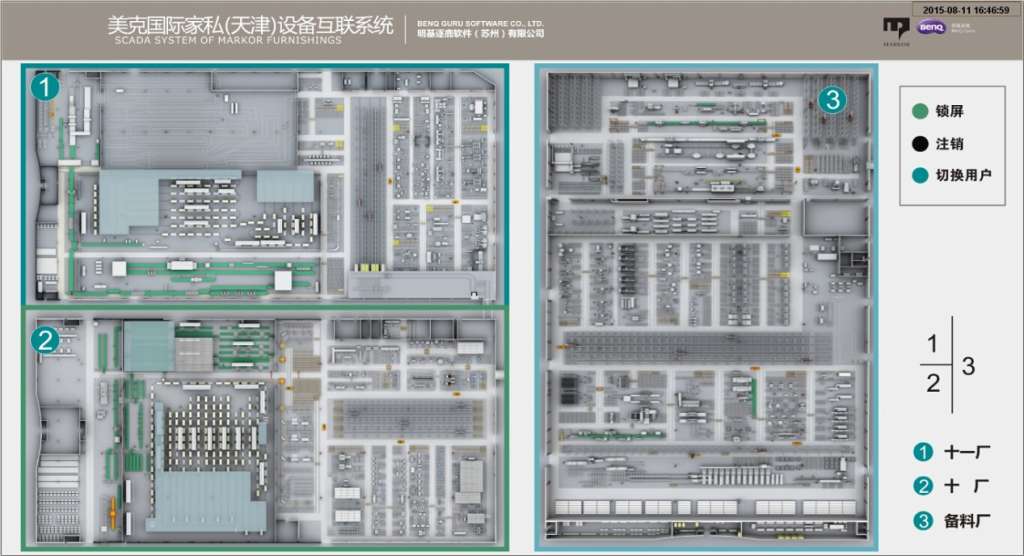

厂区总览

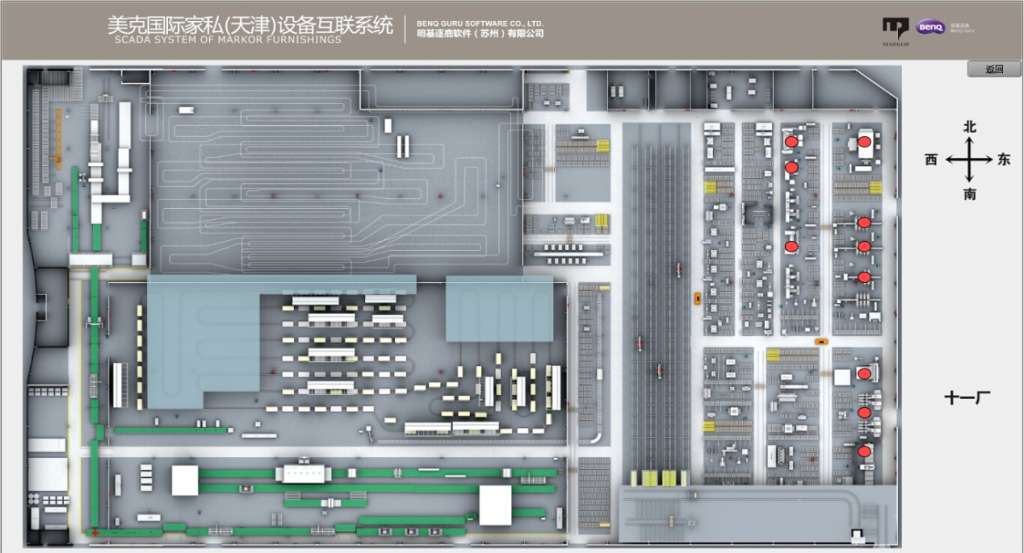

厂区画面

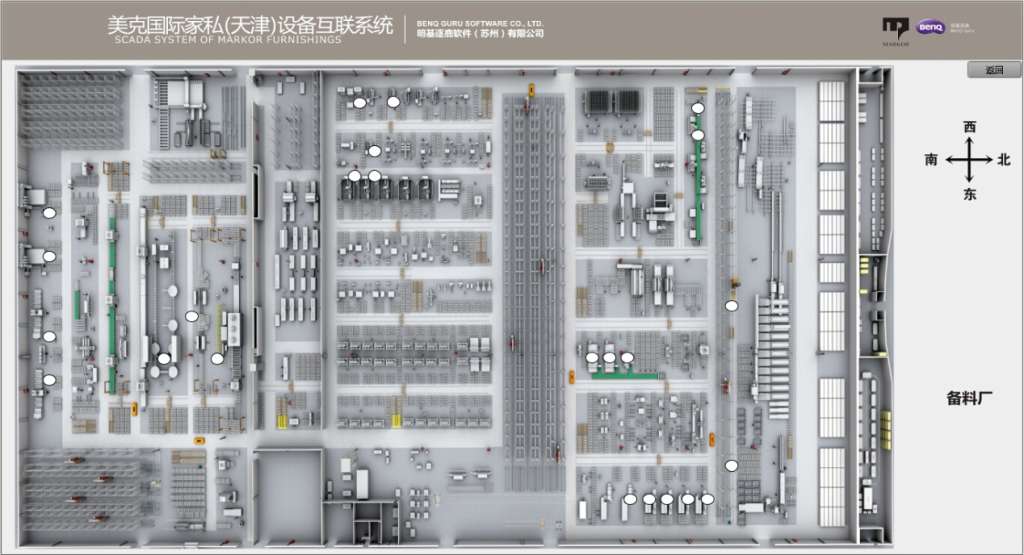

厂区画面

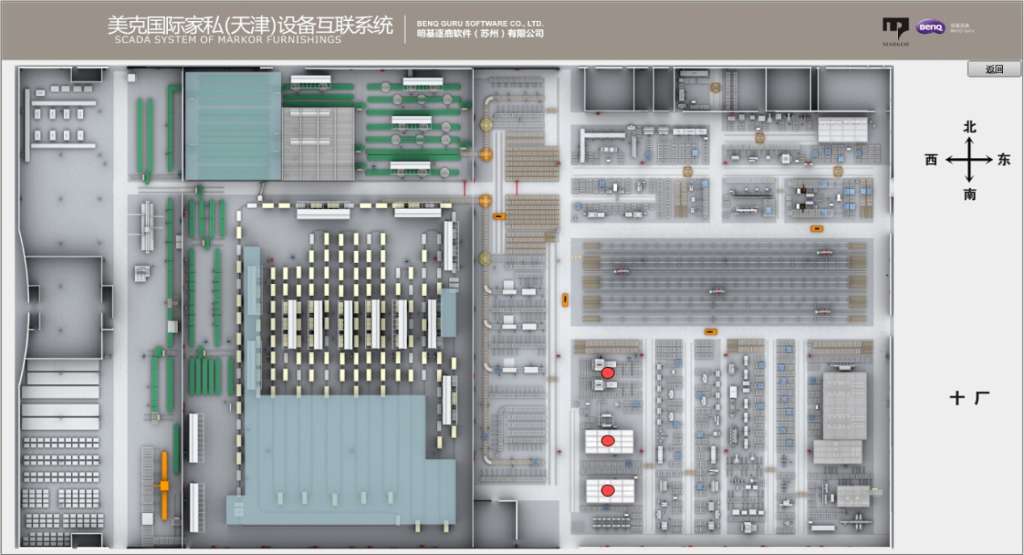

厂区画面

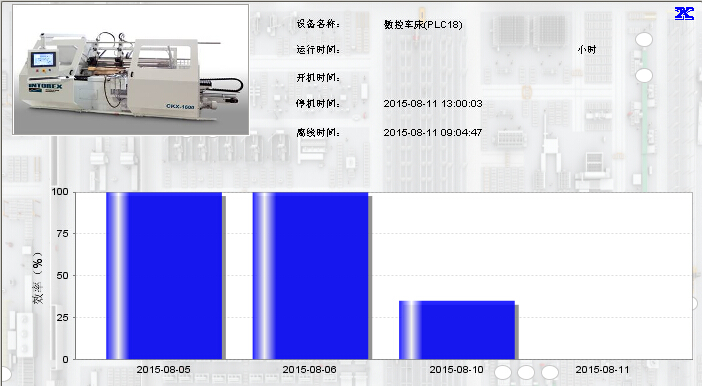

设备画面
