维斯克凡科技（苏州）有限公司位于苏州工业园区，是西班牙的全资子公司，占地1000000余平方米，厂房建筑面积600000多平方米，是一家专业生产各类肠衣的消费品企业，其产品远销世界各地。

为满足不断增长的订单需求及企业现代化管理的需求，提高工厂管理效率及生产效率，有效管控产品品质，维斯克凡开始实施全厂范围的信息化集中监控系统建设。库德莱兹自动化有幸参与到了其机房集中控制改造的项目之中，一期实现包括锅炉机房、冷水机房、氨气机房、配电机房及空压机房在内的所有设备的数据采集和实时监控，后期会将项目应用成果推广到全厂生产线。

机房情况

一期项目共对五间机房进行集中监控，每个机房设备都不一样，有锅炉、开利空调、特灵空调等等，采用昆仑海岸的压力、温度传感器将所有机房的所有管道的温度、压力数据集成到控制柜上的Modbus网关里，再由每个机房的Modbus网关通过网线进入总监控室。

通讯接口

现有仪表为智能仪表，预留有ModbusRTU 485总线通讯接口。每台柜子配一套ZLAN5142 Modbus网关，将所有仪表数据采集到网关里，网口与总监控室上位机通讯，提供数据供上位机采集。

网络通讯

在总监控室安装一台上位机及交换机，上位机通过网线连到交换机上组成局域网络。

所有车间已铺设网线，连接到工厂网络监控中心，通过交换机，可以保证厂区内的所有机房在同一个网段。

管理方式

目前机房日常运行管理工作由操作人员24小时轮班负责定点巡查，手工记录现场仪表的示数及控制柜上的数据以确保设备运行正常。这种低效繁琐的人工作业方式时常导致操作人员未能发现设备数据异常的情况，造成设备损坏或产品不合格的后果。

      现在库德莱兹自动化为用户部署了这套全新的基于WEBSERVER架构的跨平台监控系统，将所有数据集中到上位机上进行采集和监测，数据异常时发出声光报警信号，提醒现场操作人员进行处理，同时提供实时数据曲线，历史曲线等，并保存历史数据到数据库。

      现场数据监测人员从此再也无需丁是丁电巡查记录数据，坐在电脑前就能轻松查看任何设备的状态信息，有效减少了人工成本。历史数据的存储使得生产数据可追溯，对生产过程中的各个阶段都有据可查，对产品品质的提升有重要作用。

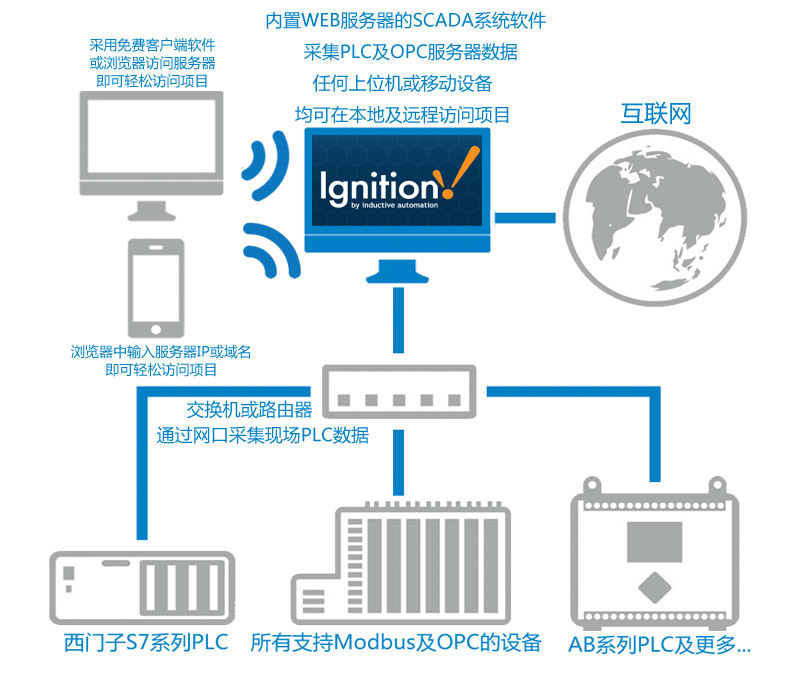

WEB Server架构示意图

项目实施

网络架构

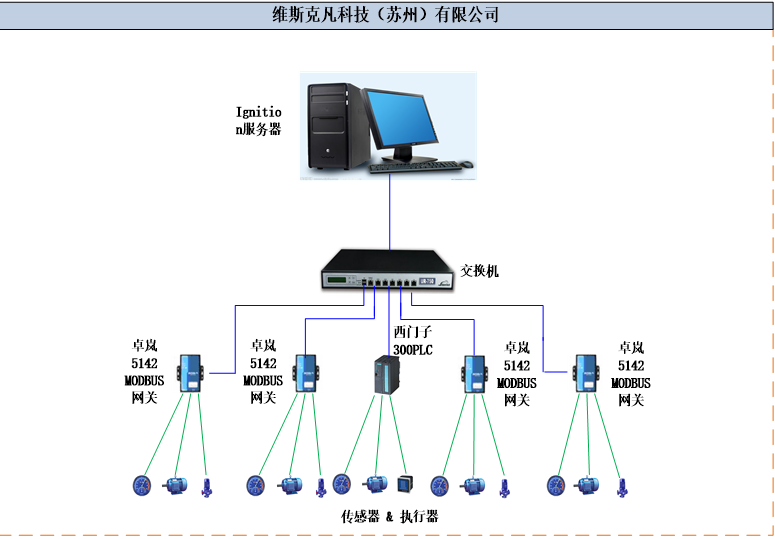

网络架构图

五个机房的四台MODBUS网关和一个S7-300PLC通过网线连接到总监控室交换机上，上位机采用双网卡，一块网卡连接到现场交换机，另外一块网卡通过光纤网络与厂区中心交换机连接，接入厂区办公网络。在厂区总路由器上开启VPN服务（或端口映射），相关人员可以使用移动设备通过3G网络或任意网络随时访问上位服务。

客户端查看数据

客户端可通过浏览器访问上位服务，通过预设的身份安全验证后，可对产线运行情况进行远程监控，上位服务采用JNLP（Java Network LaunchingProtocol ）技术，远程用户可以通过浏览器直接通过网页上的URL链接打开上位应用程序，无需在本地安装任何应用程序。除此之外，用户还可以通过我们提供的库云HCI手机客户端轻松访问移动版项目数据，实现真正的跨平台实时监控。

项目实施成果展示

下面是该项目的部分画面展示。经过端口转发或VPN隧道，无论用户在任何地方，只要能够上网，即可实现对产线现场的远程实时监控。

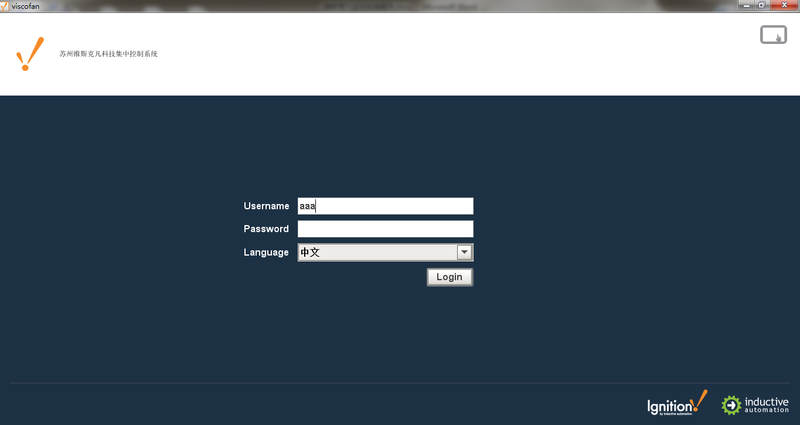

登录画面

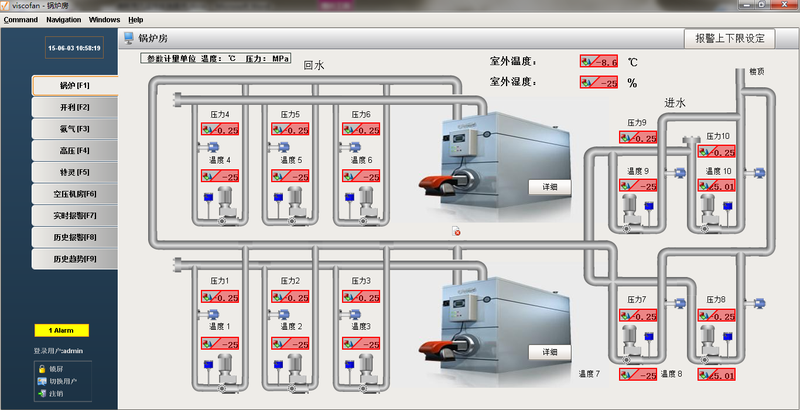

产线画面

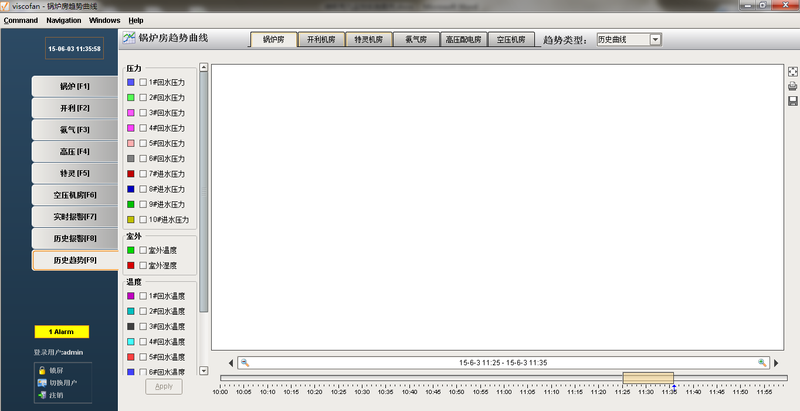

趋势页面

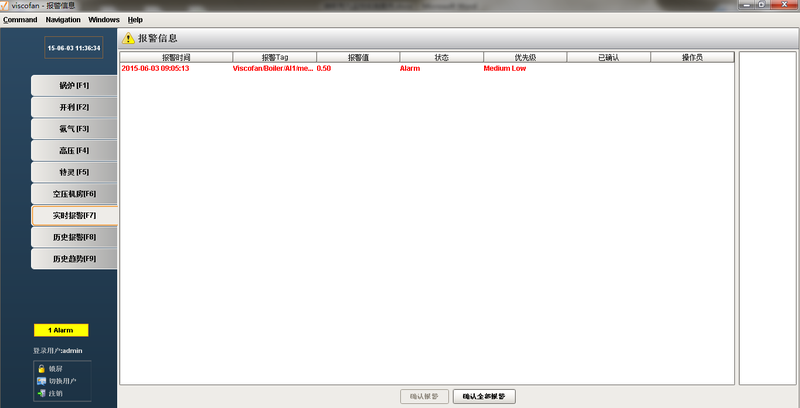

报警画面

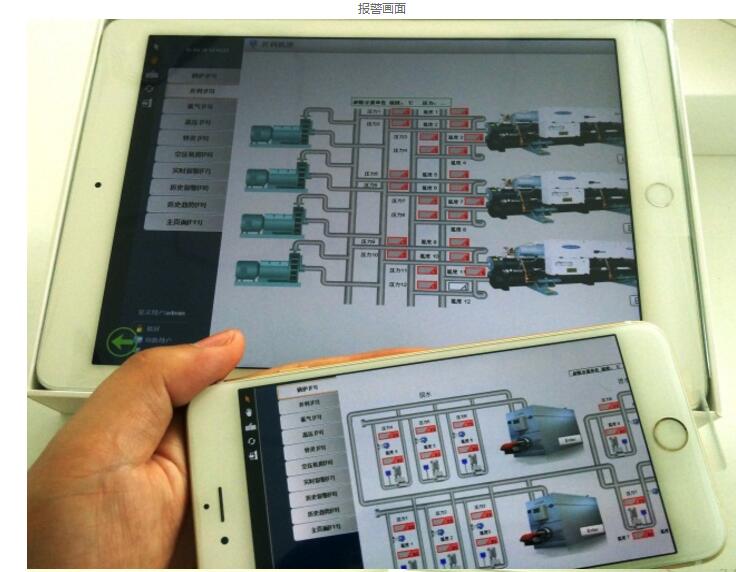

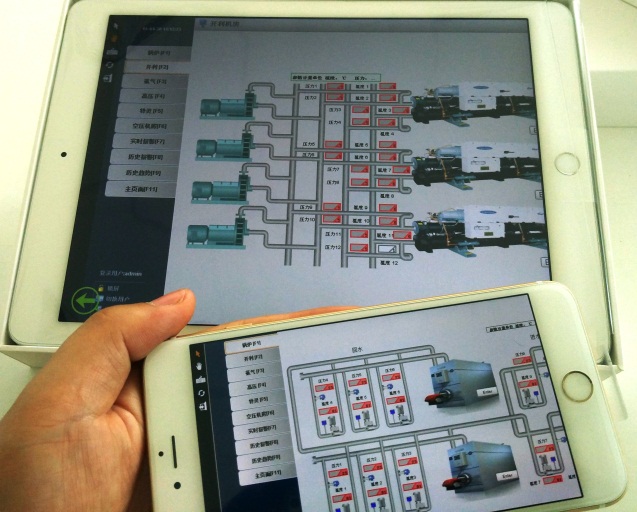

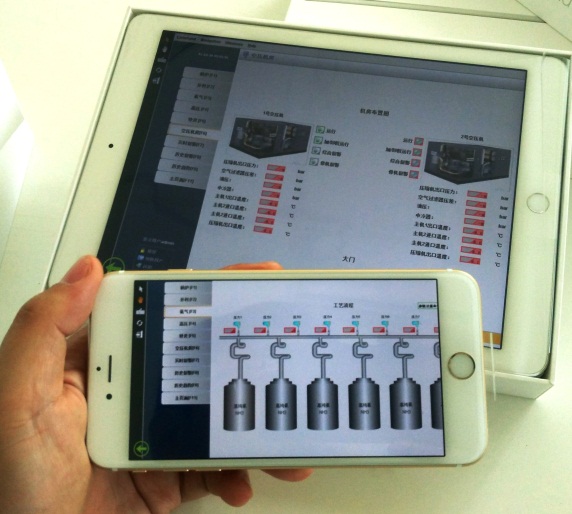

手机及平板端访问效果
